Заказчик: ТОО «ЛУКОЙЛ Лубрикантс Центральная Азия», предприятие Группы «ЛУКОЙЛ».

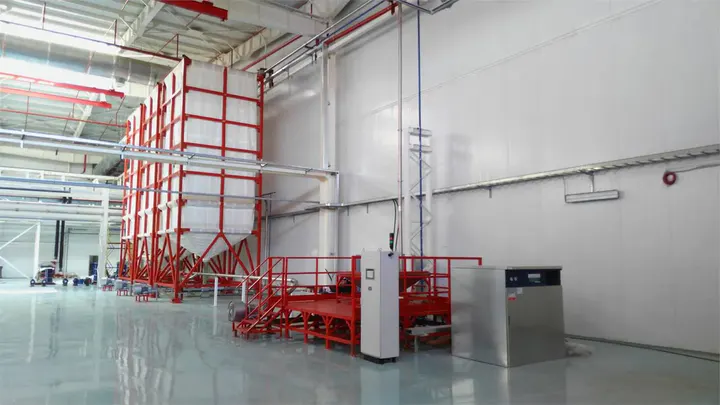

Объект: завод смазочных материалов и линия хранения и растаривания гранулированного полиэтилена.
Разработана и поставлена локальная система автоматического управления с четырьмя новыми шкафами ШУ1–ШУ4, прикладным ПО, рабочей документацией, монтажом и пусконаладкой.
Возможности системы
Интеграция с MES Simatic IT по Ethernet, обмен по Profinet и Modbus TCP/IP, учёт массы продукта в силосах и расхода электроэнергии, аварийная светозвуковая сигнализация и разграничение доступа операторов.
Шкафы Rittal TS8 со степенью защиты IP55 рассчитаны на промышленную пыль и влагу; вентиляция и терморегулирование поддерживают рабочий режим оборудования.
Архитектура
- ШУ1: SIMATIC PCS 7 AS RTX на промышленном ПК IPC427D и панель SIMATIC HMI TP900 Comfort с авторизацией RFID RF1060R.
- ШУ2: распределённый ввод-вывод SIMATIC ET 200SP и коммутация 16 исполнительных механизмов.
- ШУ3: управление основной воздуходувкой 55 кВт через SINAMICS G120.
- ШУ4: управление шестью воздуходувками по 15 кВт через SINAMICS G120C с резервом ещё для двух приводов.
Результат: заказчик получил модульную систему с прозрачным учётом ресурсов, корпоративной интеграцией и заложенным резервом для расширения линии.
